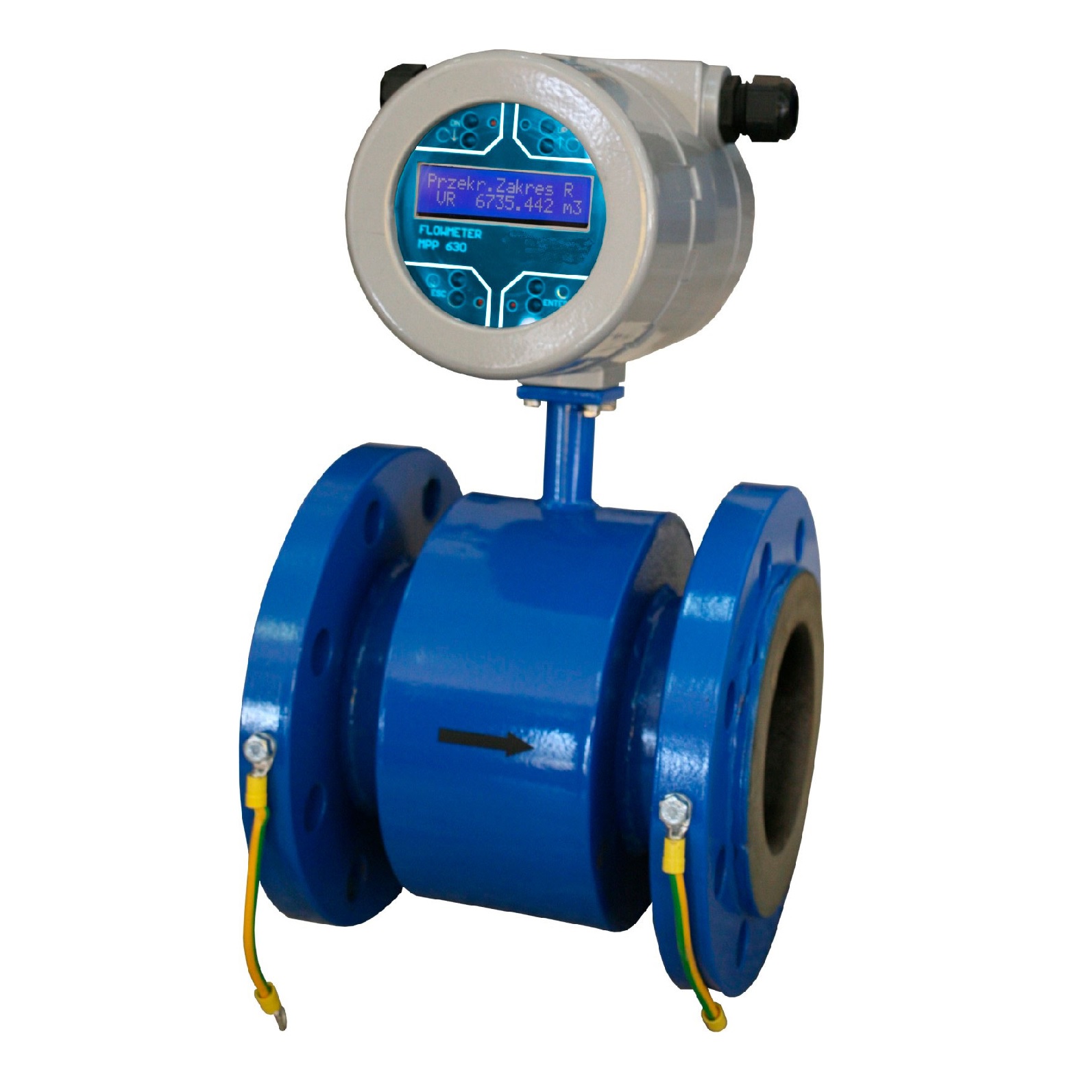

MERA EFM Расходомер электромагнитный общепромышленный
Цена: по запросу
Назначение
MERA EFM Расходомер электромагнитный общепромышленный предназначен для измерения объемного расхода воды, сточных вод, вязких смесей и агрессивных жидкостей.
MERA EFM Расходомер электромагнитный общепромышленный предназначен для организации автономных или в составе АСУ коммерческих узлов учета сточных вод.
MERA EFM Расходомер электромагнитный общепромышленный предназначен для коммерческого учета энергоресурсов и технологических жидкостей в промышленных , коммунально–бытовых, общественных объектах, а также в системах автоматического регулирования.
MERA EFM Расходомер электромагнитный общепромышленный. Руководство по эксплуатации
Диапазон измерения от 0,1 до 10 м/с.
Погрешность 0,5%
Широкий спектр материалов электродов и футеровок
Определение пустого трубопровода
Измерение в обоих направлениях
Прямые участки 5хDn до и 2хDn после
Самодиагностика с регистрацией ошибок
Многофункциональные выходы и вход для систем управления
Поддержка протокола Modbus (RTU, ASCII, TCP), Profibus DP, CANopen
Внесен в реестр средств измерений России
Длительный срок эксплуатации
Срок поверки 4 года
Гарантия – 24 месяца
| Измеряемые среды | Вода, сточные воды, смеси и агрессивные жидкости с удельной проводимостью >50 мкСм/см |
| Скорость потока | от 0м/с до 10м/с |
| Условный диаметр | от 15 мм до 800 мм |
| Давление | от 1,0 Мпа до 4,0 Мпа |
| Температура окружающей среды | от -20°С до +50°С |
| Питание | ~220В (15ВА) |
| Исполнение | Раздельное и компактное |
| Выходы | Аналоговый, релейный, частотный, импульсный |
| Подсоединение к процессу | Фланцевое |
| Степень защиты оболочки | IP67 |
Опционально:
Детектирование пустого или частично наполненного трубопровода
Электрод выравнивания потенциала
Питание ~/=24В
|
Типоразмер |
3...1400 мм |
|
Измеряемая среда |
электропроводная жидкость >5 мкСм/см |
|
Погрешность |
до ±0,5% |
|
Напряжение питания |
=12 В; =24 В; ~220В/50Гц |
|
Присоединение к трубопроводу |
Фланцевое, резьбовое, с зажимами |
|
Давление измеряемой среды |
до 4 МПа |
|
Температура измеряемой среды |
от -20ºС до +200ºС |
|
Выходные сигналы: |
|
|
Температура окружающей среды |
-25ºС...+55ºС |
|
Интервал между поверками |
4 года |
|
Тип |
MERA |
|||||
|
Наименование параметра |
600Ex |
600 |
610, 611 |
620 |
630 |
|
|
Тип корпуса |
настенный |
настенный |
настенный |
панельный |
компактный |
|
|
Материал корпуса |
Цинковый сплав |
Поликарбонат РС |
Алюминевый сплав |
НОРИЛ |
Алюминевый сплав |
|
|
Размер (мм) |
160х270х68 |
188х160х134 |
230х150х75 |
96х96х170 |
125х180 |
|
|
Вес (кг) |
4,5 |
1,0 |
1,7 |
0,5 |
3,0 |
|
|
Степень защиты IP |
65 |
65 |
67 |
40 (65 – фронтовая) |
67 |
|
|
Максимальная погрешность измерения |
0,5% текущего потока в диапазоне 0,5¸10 м/с (0,25% по заказу) 1% текущего потока в диапазоне 0,1¸0,5 м/с 1% ±1мм/с текущего потока в диапазоне 0¸0,1 м/с |
|||||
|
Питание |
стантдарт |
=12В (±10%) |
~ 90¸240В, 7 ВА |
|||
|
опция |
- |
=/~24В (=18¸36В, ~13¸26В); 5 ВА |
||||
|
опция |
- |
=/~12В(=9¸18В, ~7¸13В); 5 ВА |
||||
|
Диапазон рабочей темпеатуры |
-25 ¸ + 550С |
|||||
|
Дисплей |
с подсветкой, буквенно-цифровой, две строки по 16 символов (настраивается для показаний интенсивности расхода, состояния счётчиков и дополнительных функций) |
|||||
|
Функции |
стандарт |
Указать (задать) расход, направление потока, измерение одно или двустороннее, шесть счётчиков объёма, сигнализация пустого трубопровода, рапорты, дозирование, сигнализация трев., импульсной выход, ошибки работы, регистрация отключения питания, часы, распечатка (работа с принтером, самодиагностика) |
||||
|
опция для 610 |
Измерение давления, диапазон измерений по заказу; измерение температуры (две измерит. дорожки, датчик Pt 100) |
|||||
|
опция для 630 |
||||||
|
Счетчик объёма |
9 цифр, 3 дублирующие счётчики (основной и текущие) для измерения в прямом и обратном направлениях и разницы потоков |
|||||
|
Выход токовый активный |
- |
0 -20 мA, 4 – 20 мA (настраивается); сопротивление нагрузки < 800 Ом |
||||
|
Выход импульсный активный |
частота 0 – 1/5/10 кГц (настраивается); импульсы шириной 15мс. и амплитудой 5В; сопротивление нагрузки > 1 кОм |
|||||
|
Выход OUT1, OUT2 |
релейные 2A / 25В постоянного тока или транзисторные (опция) 40мА / 30В постоянного тока, характер нагрузки – безиндукционный |
|||||
|
Вход цифровой PIN |
= 5 ¸ 24 В, 10 мА, время включения 100 мс. |
|||||
|
Протокол связи |
стандарт |
Последовательный интерфейс RS-485, MODBUS (RTU, ASCII) |
||||
|
опция для 610 |
|
Profibus DP; CANopen; Modbus TCP |
||||
|
опция для 630 |
|
|||||
|
Гальваническая изоляция |
|
все входы и выходы гальванически изолированы |
||||
